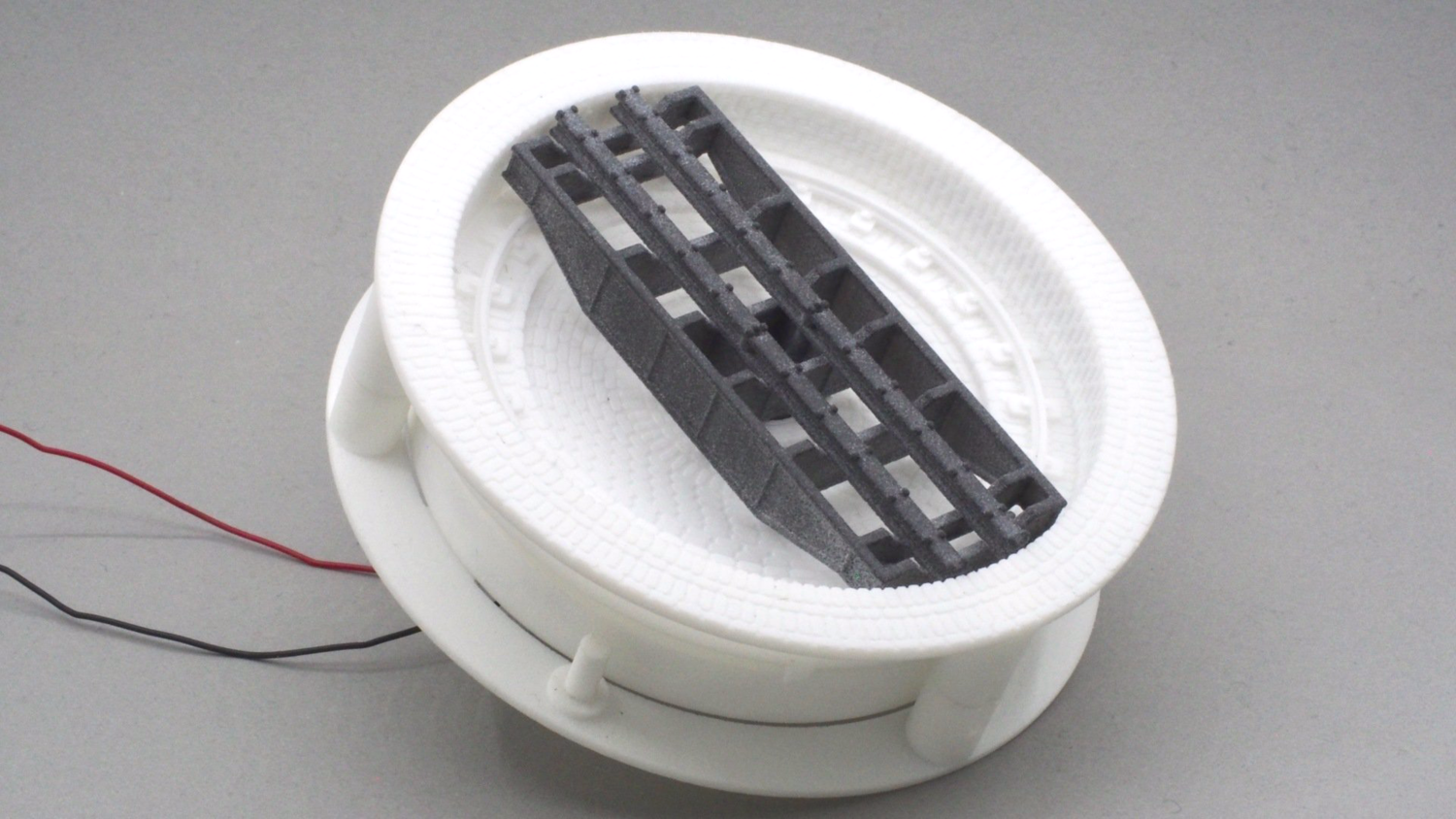

237021 Drehscheibe D81mm offene Grube H0e ohne Motor

Drehscheibe mit mechanischer Indexierung – H0e/N, 9 mm Spurweite

Drehscheibe mit Segmentschaltgetriebe und mechanischer Indexierung für 9 mm Spurweite (H0e/N). Mit einem Schaltwinkel von 22,5° stehen 16 Gleisabgänge zur Verfügung. Die Drehscheibe kann als Lok- oder Waggondrehscheibe eingesetzt werden.

Die Grube ist vorbildgetreu als gemauerte Ziegelgrube mit Blechträgerbrücke ausgeführt. Die Brücke hat eine Länge von 80 mm, was beim Vorbild etwa 7 m entspricht. An allen Gleisabgängen sind Schienenstühle vorhanden. Die Gleise sind bewusst nicht eingelassen, sodass der Modellbauer die Drehscheibe beispielsweise mit Echtholz individuell weiter ausgestalten kann.

Die mechanische Indexierung ermöglicht eine präzise Positionierung ohne komplizierte Steuerung oder Programmierung. Die Polarität der Brücke wird beim Übergang von Anschluss 5 auf 6 bzw. 13 auf 14 automatisch umgeschaltet.

Produktdetails:

• Ausführung: Unlackierter Bausatz
• Spurweite: 9 mm (H0e/N)
• Schaltwinkel: 22,5°
• Gleisabgänge: 16
• Brückenlänge: 80 mm
• Brückenlänge Vorbild: ca. 7 m
• Außendurchmesser: 101 mm
• Einbaudurchmesser: 85 mm
• Einbautiefe: 55 mm
• Grube: Gemauert aus Ziegeln
• Brücke: Blechträgerkonstruktion
• Schienenstühle: An allen Gleisabgängen
• Gleisprofile: Für Profile mit 1,5 mm Fußbreite, z. B. Roco H0e oder Code 55
• Indexierung: Mechanisch
• Polaritätsumschaltung: Automatisch

Nicht im Lieferumfang enthalten:

• 1× Motor S30K
• Schienenprofil mit 1,5 mm Fußbreite, z. B. Roco H0e oder Code 55
• ca. 20 cm Kupferdraht, Ø 1 mm
• Draht Ø 0,8 mm für die Schubstangen

Hinweis:
Der Bausatz enthält alle notwendigen Bauteile für die Drehscheibe mit Ausnahme der oben genannten Komponenten.
