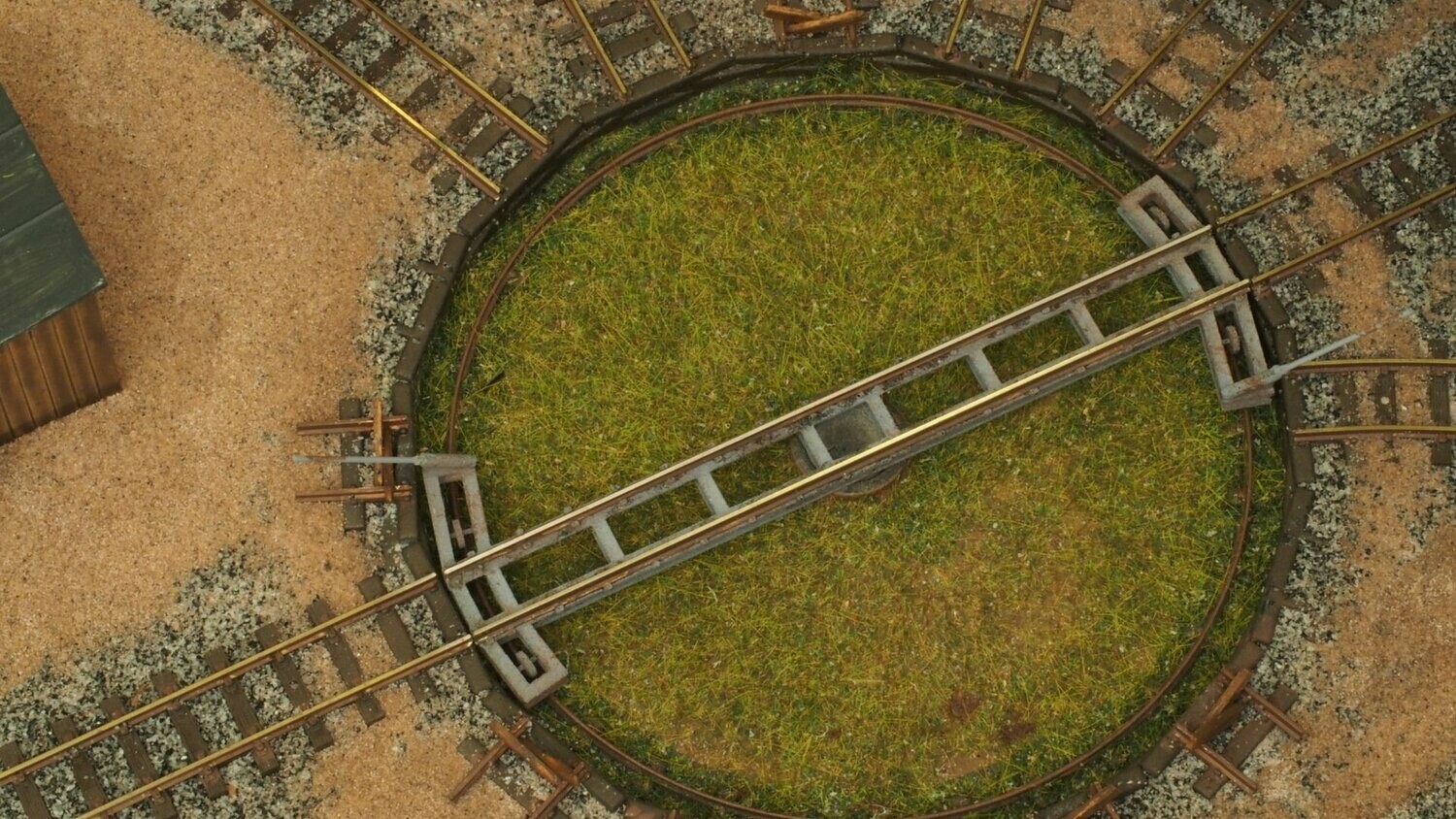

257021 Drehscheibe D115mm offene Grube H0m ohne Motor

Drehscheibe mit mechanischer Indexierung – H0m/TT, 12 mm Spurweite

Drehscheibe mit Segmentschaltgetriebe und mechanischer Indexierung für 9 mm Spurweite (H0e/N). Mit einem Schaltwinkel von 22,5° stehen 16 Gleisabgänge zur Verfügung. Die Drehscheibe kann als Lok- oder Waggondrehscheibe eingesetzt werden, beispielsweise im Bahnbetriebswerk, als Weichenersatz im Bahnhof oder auf einem Fabrikgelände.

Die Grube ist vorbildgetreu als Konstruktion aus Schwellen und Erdreich ausgeführt. Die Brücke besteht aus I-Profilen und hat eine Länge von 115 mm, was beim Vorbild etwa 10 m entspricht. An allen Gleisabgängen sind Schienenstühle vorhanden. Die Gleise sind bewusst nicht eingelassen, sodass die Drehscheibe vom Modellbauer beispielsweise mit Echtholz weiter verfeinert werden kann.

Die mechanische Indexierung ermöglicht eine präzise Positionierung ohne komplizierte Steuerung oder Programmierung. Eine automatische Polaritätsumschaltung auf der Brücke erfolgt beim Übergang von Anschluss 5 auf 6 bzw. 13 auf 14.

Vorteile der mechanischen Indexierung:

• Keine komplizierte Steuerung oder aufwendige Programmierung erforderlich
• Keine Justierung erforderlich
• Kein Nachlauf
• Keine Hysterese wie bei Servos
• Präzises Anfahren der Positionen aus beiden Richtungen

Die Mechanik wurde in einem über 70-stündigen Dauerlauf wechselweise rechts und links getestet. Dabei zeigte sich kein nennenswerter Verschleiß; die Indexierung arbeitete weiterhin ebenso exakt wie zu Beginn. Dies entspricht 3.675 vollen bzw. 7.350 halben Umdrehungen zum Wenden von Fahrzeugen oder 58.800 Schaltungen. Bei durchschnittlich 10 vollen Umdrehungen pro Woche entspricht dies einer simulierten Nutzungsdauer von etwa sieben Jahren.

Produktdetails:

• Ausführung: Unlackierter Bausatz
• Spurweite: 12 mm (H0m/TT)
• Schaltwinkel: 22,5°
• Gleisabgänge: 16
• Brückenlänge: 115 mm
• Brückenlänge Vorbild: ca. 10 m
• Außendurchmesser: 136 mm
• Einbaudurchmesser: 102 oder 124 mm
• Einbautiefe: 55 mm
• Grube: Offen, vorbildgetreu aus Schwellen und Erdreich gestaltet
• Brücke: I-Profil-Konstruktion
• Schienenstühle: An allen Gleisabgängen
• Gleisprofile: Für Profile mit 1,5 mm Fußbreite, z. B. Roco H0e oder Code 55
• Indexierung: Mechanisch
• Polaritätsumschaltung: Automatisch
• Motor: S30K, nicht enthalten

Lieferumfang:

• 1× Grube
• 1× Brücke
• 1× Antriebsrad
• 1× Schaltrad
• 1× Grundplatte
• 3× Nadellager HK0408
• 3× Schraube DIN912 M3×20
• 3× Schraube DIN7984 M3×5
• 1× Schraube ISO7380-2 M3×6
• 2× Kontaktstift P75-J1

Zusätzlich benötigt:

• 1× Motor S30K, z. B. Artikel-Nr. 70202
• Schienenprofil mit 1,5 mm Fußbreite, z. B. Roco H0e oder Code 55
• ca. 20 cm Kupferdraht, Ø 1 mm
• Draht Ø 0,8 mm für die Schubstangen

Hinweis:
Die Mechanik übernimmt die exakte Positionierung der Brücke ohne zusätzliche elektronische Steuerung.
