Servo-Antrieb WA180MG

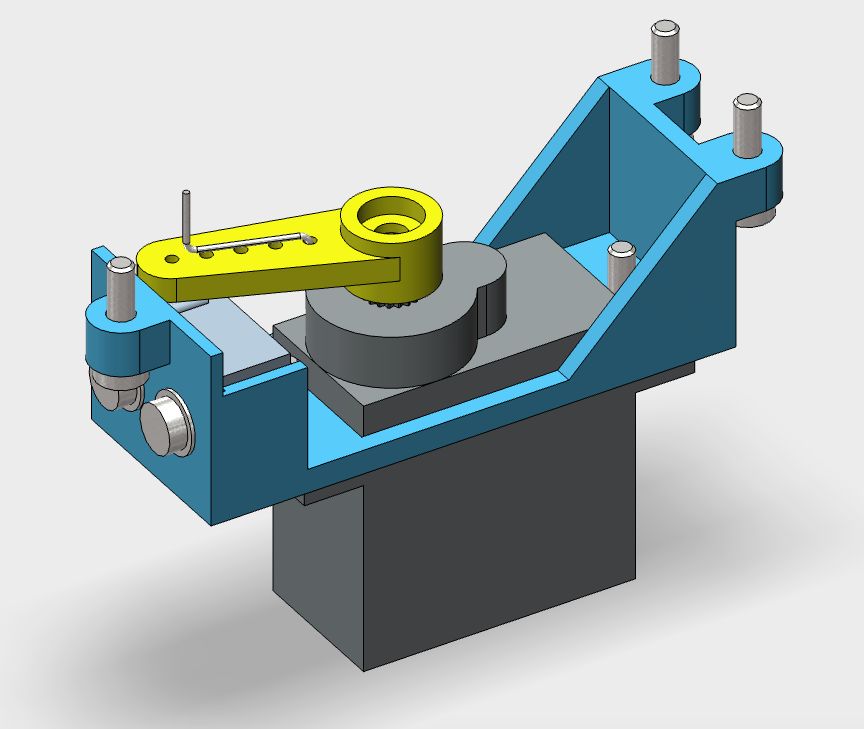

Der Servo-Antrieb WA180MG ermöglicht die motorische Betätigung von Modellbahnweichen und -signalen. Er kombiniert einen leistungsfähigen Servo mit einem integrierten Mikroschalter zur Umschaltung der Herzstückpolarität.

Besonders praktisch: Der WA180MG passt direkt an TRAMTRACK-Weichen mit der Kennung „2ZS“. Damit eignet sich der Antrieb ideal für eine unkomplizierte und platzsparende Montage unter entsprechenden TRAMTRACK-Weichen – auch bei den schmalen 9-mm-Weichen!

Der Antrieb basiert auf dem Servo DS180MG und wird über ein PWM-Steuersignal angesteuert. Der mitgelieferte Stellhebel und Federstahldraht ermöglichen die mechanische Anbindung an die Weiche.

Produktvorteile

• Direkt passend an TRAMTRACK-Weichen mit der Kennung „2ZS“
• Geeignet auch für die schmalen 9-mm-Weichen
• Servo-Antrieb für den Modellbahnbereich
• Integrierter Mikroschalter zur Umschaltung der Herzstückpolarität
• PWM-Ansteuerung
• Stellweg ca. 9 mm
• Endlagen des Servos ca. 0° bis 180°
• Empfohlener Arbeitsbereich ca. 30°
• Versorgung mit 3,3–6 V DC SELV
• Wartungsfrei – keine Schmierung erforderlich
• Für den Einbau unter der Modellbahnweiche geeignet
• Mit Federstahldraht und Stellhebel zur mechanischen Anbindung

Technische Daten

Modell: WA180MG
Abmessungen: ca. 54 × 16 × 33 mm
Stellweg: ca. 9 mm
Versorgungsspannung: 3,3–6 V DC SELV
Ansteuerung: PWM
PWM-Bereich: ca. 500–2500 µs
Endlagen: ca. 0°–180°
Empfohlener Arbeitsbereich: ca. 30°
Einsatzbereich: trockener Innenbereich / Modellbahnanlagen
Arbeitstemperatur: −25 °C bis +65 °C

Integrierter Mikroschalter

Der Mikroschalter ist für die signalgebende bzw. potentialfreie Umschaltung vorgesehen und kann zur Herzstückpolarisation der Weiche eingesetzt werden.

Schaltvermögen:

• DC max. 30 V / 0,05 A
• AC max. 125 V / 1 A
• Elektrische Lebensdauer: min. 300.000 Zyklen
• Mechanische Lebensdauer: min. 1.000.000 Zyklen

Lieferumfang

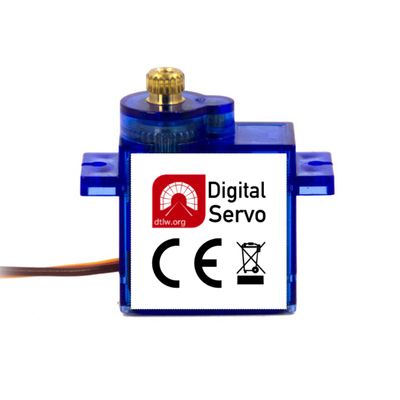

• Servo DS180MG
• Halterung
• Mikroschalter
• Befestigungsmaterial
• Federstahldraht
• Stellhebel

Wichtige Hinweise

Der WA180MG ist ausschließlich für den Einbau in Modellbahnanlagen und den Betrieb in trockenen Innenräumen vorgesehen. Der Servo darf nur mit einer geeigneten SELV-Stromversorgung von 3,3–6 V DC und einer passenden Servo-Steuerung betrieben werden.

Der integrierte Mikroschalter darf ausschließlich innerhalb der dafür vorgesehenen elektrischen Grenzen eingesetzt werden. Ein Schalten unter Last ist nicht zulässig. Der Antrieb ist nicht für Anwendungen mit Personen-, Sach- oder Brandschutzfunktion vorgesehen.

Kein Spielzeug. Nicht für Kinder unter 14 Jahren geeignet.
